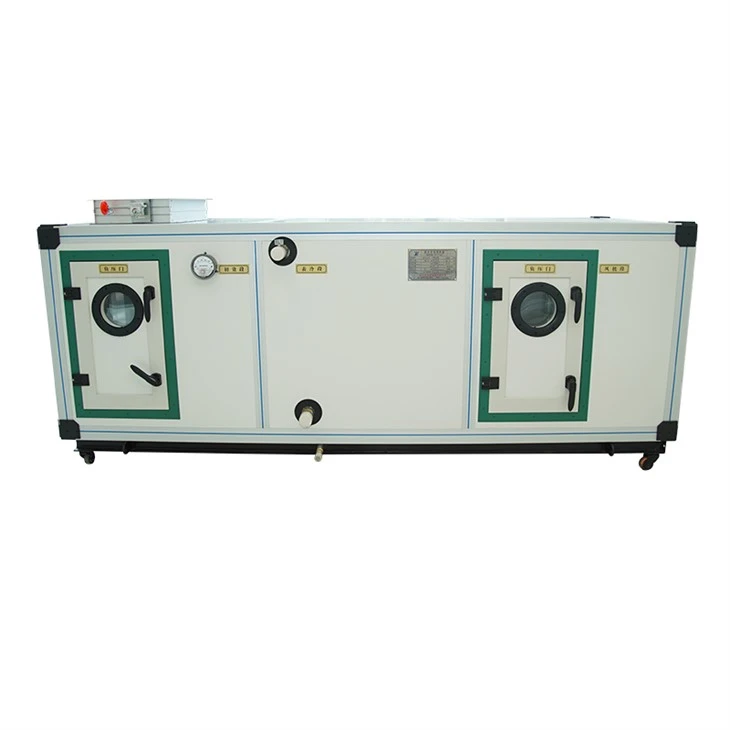

Handler không khí hydronic

Hiệu chỉnh dưới tốc độ gió khác nhau, nhiệt độ không khí đầu vào và điều kiện nhiệt độ nước:

Khả năng làm mát thực tế= Công suất làm mát từ Bảng 1 × K1 × K3
Lưu lượng nước thực tế= Dòng nước từ Bảng 1 × K1 × K3
Kháng nước thực tế= Điện trở nước từ Bảng 1 × K2 × K4

Ví dụ:Chọn YG -20 Máy điều hòa không khí, tốc độ gió của cuộn dây làm mát là 2,5 m/s. Theo Bảng 1, công suất làm mát là 150,8 kW, dòng nước là 26,21 m³/h và điện trở nước là 14,07 kPa. Xác định khả năng làm mát thực tế, lưu lượng nước và điện trở nước khi nhiệt độ khô không khí đầu vào là 27 độ, nhiệt độ ướt là 21 độ, nhiệt độ nước đầu vào là 7 độ và nhiệt độ nước đầu ra là 12 độ.

Giải pháp:Từ Bảng K1, hệ số hiệu chỉnh k 1=1. 14. Từ Bảng K2, hệ số hiệu chỉnh k 2=1. 27.
Vì thế:

Khả năng làm mát thực tế (Q)= Công suất làm mát điều kiện tiêu chuẩn × K 1=150. 8 × 1. 14=171. 91 kW
Lưu lượng nước thực tế (V)= Điều kiện tiêu chuẩn lưu lượng nước × K 1=26. 21 × 1. 14=29.
Sức kháng nước thực tế (P)= điều kiện tiêu chuẩn kháng nước × k 2=14. 07 × 1. 27=17. 87 kPa

Sưởi ấm, thể tích nước, khả năng chống nước

Điều kiện sưởi ấm: Nhiệt độ đầu vào không khí 15 độ, nhiệt độ nước vào 60 độ

Lưu ý: 1. Tham chiếu hiệu suất của thiết bị ở tốc độ gió ngược là 2,5m/s
2. Cuộn dây là một cuộn dây mục đích kép cho các ứng dụng nóng và lạnh

Cuộn dây/trao đổi nhiệt:

Thành phần cốt lõi của bộ xử lý không khí hydronic là cuộn dây của nó, nơi nước nóng hoặc lạnh lưu thông. Người xử lý không khí có mộtCuộn dây sưởi ấm(cho nước nóng) hoặc mộtcuộn dây làm mát(cho nước lạnh). Không khí đi qua các cuộn dây này, truyền nhiệt hoặc làm mát ra không khí.

Cái quạt:

Một quạt thổi không khí qua cuộn dây hydronic để thúc đẩy truyền nhiệt giữa nước trong cuộn dây và không khí. Quạt đẩy không khí có điều kiện vào ống cung cấp để phân phối nó trong toàn bộ tòa nhà.

Cung cấp nước:

Hệ thống hydronic dựa vào mộtnồi hơi trung tâmcho nước nóng hoặc mộtngười làm lạnhcho nước lạnh. Nước được bơm qua các đường ống đến mỗi người xử lý không khí, nơi nó lưu thông qua các cuộn dây.

Bơm:

Bơm lưu hànhDi chuyển nước nóng hoặc ướp lạnh qua hệ thống. Các máy bơm đảm bảo rằng nước liên tục chảy vào cuộn dây xử lý không khí và được đưa trở lại nguồn làm nóng hoặc làm mát trung tâm.

Van điều khiển:

Các van điều khiển điều chỉnh dòng nước qua các cuộn dây, từ đó kiểm soát nhiệt độ của không khí được điều hòa. Bộ điều nhiệt và hệ thống điều khiển tòa nhà thường hoạt động với các van này để điều chỉnh dòng nước khi cần thiết.

Bộ lọc không khí:

Các trình xử lý không khí hydronic thường bao gồm các bộ lọc không khí để loại bỏ bụi, bụi bẩn và các hạt khác từ không khí, cải thiện chất lượng không khí trong nhà.

Thoát nước và hệ thống thoát nước:

Trong trường hợp hệ thống nước lạnh, sự ngưng tụ có thể xảy ra trên cuộn dây làm mát. MỘTDRAIN PANVàHệ thống thoát nướcThu thập và loại bỏ độ ẩm dư thừa để ngăn ngừa thiệt hại nước hoặc tăng trưởng khuôn.

Các tòa nhà thương mại:

Bộ xử lý không khí hydronic được sử dụng rộng rãi trongtòa nhà văn phòng, trung tâm, VàKhông gian bán lẻ. Khả năng sử dụng nước làm môi trường truyền nhiệt cho phép kiểm soát nhiệt độ hiệu quả, đặc biệt là trong không gian rộng.

Tòa nhà dân cư:

Trong những ngôi nhà có hệ thống sưởi hoặc làm mát rạng rỡ, các công cụ xử lý không khí hydronic được sử dụng để điều hòa không khí trong các phòng khác nhau. Họ làm việc tốt trongNhững ngôi nhà cao cấp, Căn hộ nhiều gia đình, VàKhu dân cư sang trọng.

Cơ sở công nghiệp:

Các nhà máy,Kho, VàNhà máy sản xuấtThường sử dụng người xử lý không khí hydronic để duy trì điều kiện thoải mái cho người lao động và bảo vệ thiết bị khỏi quá nóng.

Bệnh viện và các cơ sở chăm sóc sức khỏe:

Bộ xử lý không khí hydronic cung cấp kiểm soát nhiệt độ chính xác, điều này rất quan trọng trongPhòng điều hành, Phòng bệnh nhân, Vàphòng thí nghiệm, trong đó cả sưởi ấm và làm mát có thể được yêu cầu.

Trung tâm dữ liệu:

Bộ xử lý không khí hydronic có thể được sử dụng để quản lý nhiệt độ trongtrung tâm dữ liệunơi thiết bị máy chủ yêu cầu làm mát hiệu quả và chính xác để ngăn ngừa quá nóng.
